Ce produit a été abandonné et retiré de nos rayons

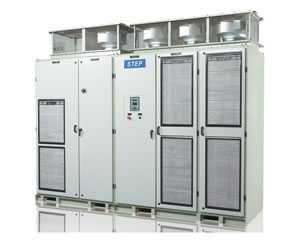

L'onduleur haute tension AS800 est un variateur de fréquence IGBT économiseur d'énergie et respectueux de l'environnement basé sur des technologies de contrôle vectoriel, électrique et électronique et d'avancée internationale. Il offre des performances supérieures de contrôle moteur et une bonne adaptabilité environnementale. Il est extrêmement utilisé pour contrôler la vitesse des moteurs de haute tension et pour réduire la consommation d'énergie. L'onduleur haute tension dispose de quelques exigences sur les moteurs électriques et les câbles de connexion. Une vieille machine peut onc être contrôlée par l'onduleur haute tension sans nécessiter de change de moteur électrique.
Détails sur l'Onduleur haute tension
1. L'onduleur haute tension est caractérisé par son mode de contrôle flexible. Un onduleur sous mode de contrôle vectoriel sans capteur effectue un contrôle de vitesse moteur stable. Il dispose d'un mode de contrôle vectoriel à boucle fermée idéal pour le contrôle de moteurs électriques nécessitant un contrôle de vitesse précis ou un couple de démarrage relativement large.
2. Grâce à une conception de bobine auxiliaire unique pour le transformateur d'entrée, l'onduleur haute tension peut réduire la pollution harmonique sur le système d'alimentation. Il est conforme aux Normes de Pratiques Recommandées et Exigences pour le Contrôle Harmonique dans les Systèmes d'Alimentation Electriques. Par conséquent, l'onduleur haute tension ne nécessite pas d'appareil de compensation de facteur d'alimentation et d'appareil de suppression harmonique.
3. L'onduleur haute tension est disponible avec une fréquence élevée. Premièrement, le courant de sortie sinusoïdale réduit la perte ultra harmonique de moteur assurant une efficience d'opération de système élevée minimalement de 97% ou supérieur. De plus, l'onduleur haute tension ne nécessite pas de transformateur de sortie, ce qui réduit la consommation électrique, ni de compensation de facteur de puissance et dispose d'un facteur de puissance élevée atteignant 0,96 ou plus.
4. Grâce à un transistor bipolaire à porte isolée de tension élevée 1700V, l'onduleur haute tension ne nécessite pas de pièces intérieures, ce qui améliore la fiabilité du système et réduit le taux de défaillance. Avec un isolant de fibre optique entre le système de contrôle et l'unité de puissance, l'onduleur haute tension offre une capacité anti interférence élevée et des opérations en toute sécurité. De plus, l'onduleur est produit avec une fonction d'auto diagnostic, il prévient donc lors de défaillances, pour assurer une meilleure fiabilité du produit.
5. Notre onduleur haute tension est aussi efficient d'énergie. Fournissant une fonction de démarrage des moteurs électriques en douceur, l'onduleur permet aux moteurs de démarrer sans problèmes avec un faible courant de démarrage. De plus, il offre une fonction d'entraînement de vitesse variable aux ventilateurs et aux pompes, etc. pour réduire la consommation d'énergie.
Applications de l'Onduleur haute tension
L'onduleur haute tension est applicable non seulement pour des charges traditionnelles telles que ventilateurs, pompes, convoyeurs, etc. mais aussi pour un équipement nécessitant un contrôle de vitesse de précision élevée et un couple de démarrage tel que équipement de traitement caoutchouc et plastique, équipement alimentaire et plus.
Pour illustrer cela, notre onduleur haute tension est largement utilisé pour entraîner différents types de pompes à eau, ventilateurs, compresseurs d'air et transporteur à courroies, etc. dans les industries et domaines tels que production d'énergie thermique, alimentation d'eau et traitement d'eau, métallurgie, ciment et porcelaine, conditionnement d'air, plateforme de forage en mer, et plus. Ils sont extrêmement utilisé dans le traitement du plastique et du caoutchouc et les industries de traitement alimentaire pour entraîner des machines telles qu'extrudeuse, équipement de mélange, machine de broyage, équipement de filtre, etc. L'onduleur haute tension est aussi idéal pour une utilisation dans l'industrie pharmaceutique, de production de papier, et laboratoire de tests pour des équipements relatifs.
Spécifications techniques de l'Onduleur haute tension
| Puissance d'entrée | Capacité de l'onduleur haute tension | 250-4000kw/315-5000KVA |
| Tension d'entrée | 3.0/6.0/10.0kv | |
| Erreur admise de tension d'entrée | À sortie nominale, +/-15% de valeur nominale | |
| Facteur de puissance d'entrée | 0.95, si excédant 20% de charge | |
| Puissance de sortie | Tension de sortie | 3.0/6.0/10.0KV |
| Dérive de fréquence de sortie | +/-0.5% | |
| Résolution de fréquence de sortie | 0.01HZ | |
| Paramètres de contrôle | Gamme de vitesse | 0.5-120HZ (relative au moteur), 0~200HZ sous contrôle vectoriel |
| Capacité de charge | Contrôle VF:120%: 60s; 150%: 5s; 200%: immédiatement protégé Contrôle vectoriel:150%: 60s; 180%: 10s; 200%: 3s; Moteur spécial: 200%: 60s; 300%: 3s (selon les exigences du client) | |
| Mode de contrôle | Contrôle VF, contrôle vectoriel | |
| Précision de contrôle | +/-0.5% de fréquence maximum | |
| Paramètres de contrôle | Temps d'accélération/décélération | Contrôle VF:1~3200s; Contrôle vectoriel:0.5~3200s (relatif à la caractéristique d'inertie de charge) |
| Entrée/sortie de signal | 2 canaux d'entrée analogique, 2 canaux de sortie analogique, 16 canaux d'entrée numérique, 8 canaux de sortie numérique (peut être étendu selon la demande du client) | |
| Fonctions de contrôle majeures | Démarrage en douceur, contrôle de panne de courant instantanée sans arrêt, contrôle d'accélération de courbe, changement synchrone de fréquence d'alimentation (en option), surveillance de vitesse de rotation, affichage de temps accumulé d'opérations, régulation de tension automatique. | |
| Fonctions majeures de protection | Limitation de surintensité, surintensité, surtension, sous-tension, panne de courant, ventilateur de refroidissement, anormalité, défaillance de terre, etc. | |
| Communication (en option) | Fibre optique, devicenet, profibus-dp, modbus, Ethernet, etc. | |
| Affichage | Manipulateur OLED, écran tactile LCD en (option) | |
| Transformateur d'entrée | Isolation Niveau H | |
| Structure | Armoire | IP20, IP31 |
| Méthode de refroidissement | Refroidissement d'air pulsé par ventilateur supérieur | |
| Structure du cabinet | Structure en acier indépendant semi-fermé, entretien frontal | |
| Conditions environnementales | Température d'opération | 0~40 ℃ |
| Température de stockage et de transport | -20 ℃ -+70 ℃ | |
| Humidité | <95%, pas de condensation | |
| Degré de vibration | 0.5g | |
| Emplacements d'applications | Intérieur | |
| Altitude | Déclassement requis si excédant 1000m | |
| Charge applicable | Ventilateur, pompe, compresseur, profileuse, malaxeur interne, brassoir, etc. |
STEP est un producteur professionnel d'onduleur haute tension en Chine. Nous fournissons une large gamme de produits incluant onduleur pour pompe à eau, armoire de contrôle d'ascenseur intégrée série à variation de fréquence, régénérateur d'énergie, système de contrôle de groupe d'ascenseurs, et plus.
