TürkiyeServocommande
Ce produit a été abandonné et retiré de nos rayons

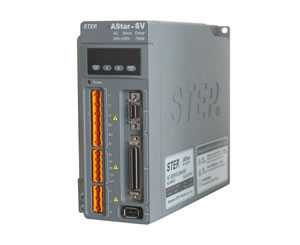

La servocommande AS210 réfère à un contrôleur pour servomoteur. Elle dispose de la même fonction qu'un variateur AC pour un moteur AC. Notre servocommande est équipée avec double puce DSP pour assurer une réponse de fréquence élevée. La double puce DSP permet aussi à la servocommande d'effectuer un algorithme de contrôle complexe et lui permet d'être numérisée et mise sur réseau. Grâce au réglage des paramètres, la servocommande est capable d'effectuer des modes de contrôle flexibles tels qu'un contrôle de couple, un contrôle de vitesse, contrôle de position et contrôle intégral.
Les appareils de puissance de la servocommande sont conçus avec un circuit de commande utilisant un mode d'alimentation intelligent. Il existe un circuit intégré à l'intérieur de ce mode d'alimentation intelligent. De plus, des fonctions de détection sont présentes pour protéger le circuit contre la surtension, la surintensité, la surchauffe et la sous tension. La boucle majeure des appareils de puissance dispose d'un circuit démarrage souple pour réduire l'impact sur la servocommande lors du démarrage.
L'unité d'entraînement de puissance de la servocommande est conçue avec un rectifieur de pont complet triphasé pour convertir le courant alternatif triphasé ou les principales alimentations en courant continu. Ensuite, l'onduleur à modulation de largeur d'impulsion à onde sinusoïdale triphasé installé dans les fonctions de servocommande pour changer la fréquence pour entraîner le servomoteur AC synchronisé magnétique permanent triphasé. D'une manière générale, tout le procédé d'opération de l'unité d'entrainement est le procédé de conversion de courant alternatif en courant continu. L'unité de rectification de la servocommande est disponible avec un circuit de redresseur non contrôlé de pont complet, triphasé.
Notre servocommande dispose d'une fonction automatique de réglage de paramètres. Les paramètres de contrôleur de vitesse peuvent être identifiés automatiquement via inertie rotative et sont ensuite optimisés par réponse à étape de vitesse. Elle dispose d'une bonne flexibilité, stabilité et efficience ce qui réduit le temps d'ajustement et de réglage du système. Notre servocommande est aussi équipée avec des encodeurs de précision élevée pour assurer une vitesse et un positionnement précis. En effet, ils utilisent des encodeurs photoélectriques absolu ou incrémentaux 17 bit comme unité de retour d'information de position afin d'effectuer une précision et un positionnement rapide.
La servocommande AS210 supporte divers réseaux bus incluant Profibus, DeviceNet, Modbus et un port industriel Ethernet, etc. De plus, elle dispose d'un logiciel intégré multiple pour offrir des fonctions telles qu'opération de virage électrique, recherche de point original, vitesse électrique, etc.
Spécifications techniques d'un servomoteur applicable pour notre Servocommande
| Article | Unité | AM21 - 002B 2T060S0 | AM21 - 004B 2T060S0 | AM21 - 008B 2T080S0 | AM21 - 010C 2T0130S0 | AM21 - 015C 2T0130S0 | AM21 - 020C 2T0130S0 | AM21 - 030C 2T0130S0 |
| Alimentation moteur | KW | 0.2KW | 0.4KW | 0.75KW | 1KW | 1.5KW | 2KW | 3KW |
| Couple nominal | N.m | 0.64 | 1.3 | 2.4 | 4.77 | 7.16 | 9.55 | 14.3 |
| Couple Max. | N.m | 1.91 | 3.82 | 7.17 | 14.3 | 21.5 | 28.6 | 43 |
| Vitesse de rotation nominale | rpm | 3000 | 3000 | 3000 | 2000 | 2000 | 2000 | 2000 |
| Vitesse de rotation Max. | rpm | 5000 | 5000 | 5000 | 3000 | 3000 | 3000 | 3000 |
| Courant nominal | A | 1.5 | 2.7 | 4.8 | 6.4 | 10 | 12.3 | 23.6 |
| Courant Max. | A | 4.5 | 8.1 | 14.4 | 19.2 | 30 | 36.9 | 56.6 |
| Inertie de rotation | Kg·m²*10^-4 | 0.42 | 0.67 | 1.51 | 4.6 | 6.7 | 8.72 | 12.9 |
| Tension d'opération | V | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
| Correspondance de modèle servocommande | AS210- S002N0 | AS210- S004N0 | AS210- S008N0 | AS210- S010N0 | AS210- S015N0 | AS210- S020N0 | AS210- S030N0 |
Spécifications techniques d'un servomoteur applicable pour notre Servocommande
| Température ambiante | 0~+ 40 ℃ |
| Humidité ambiante | 20 ~90%RH (pas de condensation) |
| Niveau de vibration | V15 |
| Niveau de protection | IP65 (excluant l'ouverture de moyeu et les connexions) |
| Performances de résistance aux chocs | Accélération de vibration: 24.5m/s² |
| Niveau de résistance thermique | B |
| Méthode d'excitation | Excitation magnétique permanente |
| Méthode d'installation | Bride |
Spécifications techniques de la Servocommande AS220
| Modèle | AS220- S002N0 | AS220- S004N0 | AS220- S008N0 | AS220- S010N0 | AS220- S015N0 | AS220- S020N0 | AS220- S030N0 | ||
| Contrôle de couple | Contrôle de couple | 1: 100 | |||||||
| Durée de cycle de couple | 125 microsecondes minimum | ||||||||
| Temps de surcharge | 8 secondes (sortie nominale 200%) | ||||||||
| Mode de contrôle de commande | Contrôle de couple externe (commande analogique) / contrôle de couple interne | ||||||||
| Filtre de commande | Filtre passe -bas | ||||||||
| Correspondance de contrôle du couple | ±1 % | ||||||||
| Temps de réponse dynamique | 1ms | ||||||||
| Contrôle de vitesse | Gamme de contrôle de vitesse | 1: 4500 | |||||||
| Taux de fluctuation de charge/tension/température (à vitesse nominale) | Taux de fluctuation de charge: maximum 0.01% (1%-100% charge) Taux de fluctuation de tension: pas de fluctuations à tension nominale ±10% Taux de fluctuation de température: maximum ±0.1% en opérations à 0- 50℃ | ||||||||
| Fluctuation de vitesse | △n/nmax =0.3% | ||||||||
| Position control | Fréquence d'impulsion d'entrée Max. | Commande de ligne: 500KPPS Collecteur ouvert: ≥200KPPS | |||||||
| Mode de commande d'impulsion | impulsion + symbole , phase A + phase B, impulsion CCW + impulsion CW | ||||||||
| Mode de contrôle de commande | Contrôle de position externe par contrôle de commande à train d'impulsion/position interne | ||||||||
| Filtre de commande | Filtre passe-bas et courbe B | ||||||||
| Taux de changement électronique | N/M: 1 ～ 32767/M, 1:32767(1/50<="" p=""> | ||||||||
| Limitation de couple | Selon la méthode de réglage de paramètres | ||||||||
| Compensation de prédiction | Selon la méthode de réglage de paramètres | ||||||||
| Autres modes de contrôle: 1) Position et vitesse du mode de contrôle intégré 2) Position et couple du mode de contrôle intégré 3) Vitesse et couple du mode de contrôle intégré Note: L'information détaillée pour les modes de contrôle est déterminée lors du développement du produit et du procédé de production. | |||||||||
| Entrée et sortie d'impulsion | Entrée d'impulsion | Canaux d'entrée à deux impulsions, phase différente 90°, fréquence d'impulsion maximum 500kHz | |||||||
| Sortie d'impulsion | Canaux de sortie à deux impulsions, phase différente 90°, fréquence d'impulsion maximum 500kHz | ||||||||
| Précision de réglage de vitesse | Entrée analogique | nmax/211 | |||||||
| Entrée numérique | nmax/10000 | ||||||||
| Retour d'information de position | 17 | ||||||||
| Entrée et sortie | Entrée d'impulsion | Canaux deux entrées ou plus | |||||||
| Sortie d'impulsion | Canaux deux sorties ou plus | ||||||||
| Entrée numérique | SERVO-ON, MING, POT, NOT, RESET, PCL, NCL, RDIR, SPD1, SPD2,TVSEL PLOCK, IPG, GSEL | ||||||||
| Sortie numérique | INP, VCMP, TGON, SERVO-READY,CLIMT,VLIMT,BKIR, ALARM | ||||||||
| Sortie de moniteur analogique | Réglage de paramètre | ||||||||
| Caractéristiques de fréquence d'entraînement | 500Hz (quand la charge est égale à l'inertie de rotation) | ||||||||
| Méthode de freinage | Freinage dynamique | ||||||||
| Freinage dynamique | Intégré | ||||||||
| Retour d'information | Retour d'information incrémental, retour d'information absolu, transformateur rotatif pour retour d'informations | ||||||||
| Marche/Arrêt | Linéaire et courbe en S, temps de démarrage/d'arrêt: 0-999.99s | ||||||||
| Fréquence variable | Capable d'effectuer une réduction du volume sonore automatique et de la consommation d'énergie | ||||||||
| Panneau d'opérations | Support de prise à chaud: Utilisé pour le réglage de paramètres, transmission de données et affichage de statut d'opération | ||||||||
| Communication | RS232, RS485, modbus, *Profibus, *CAN open (* sous développement) | ||||||||
| Protections | Sous tension, surtension, surintensité, surchauffe, surcharge, survitesse, faute de retour d'information de position, protections de freinage régénérant, etc. | ||||||||
| Logiciel de système de contrôle | Le logiciel PC Windows permet le réglage de paramètres, des fonctions de contrôle et de surveillance | ||||||||
En tant que producteur spécialisé de servocommande en Chine, nous fournissons aussi convertisseur à quatre quadrants pour grue portuaire, armoire de contrôle d'ascenseur intégrée série à variation de fréquence, tableau de commande ascenseur, armoire de contrôle d'escalateur à variation de fréquence, et plus.
