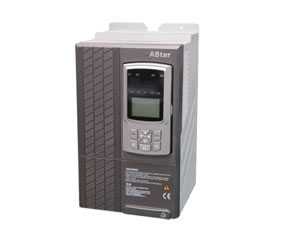

Fan Inverter, Water Pump Inverter

Ce produit a été abandonné et retiré de nos rayons

Le variateur de fréquence AS160 est disponible pour ventilateur et pompe à eau selon ses applications. L'onduleur pour pompe à eau est un variateur AC pour pompe à eau industrielle ou civile. Il est flexible, pratique à utiliser et fournit un système d'alimentation d'eau avec des fonctions multiples, telles qu'alimentation d'eau à pression, fonctions de commande de pompe à eau, etc. Notre onduleur pour ventilateur, onduleur pour pompe à eau est conçu grâce une technologie de contrôle de moteur électrique d'avancée internationale pour des performances de contrôle du moteur élevées. De plus, nous avons réalisé des améliorations sur notre onduleur pour ventilateur, onduleur pour pompe à eau en conformité avec les demandes du marché. Notre variateur de fréquences est idéal pour une utilisation non seulement sur ventilateur et pompe à eau mais aussi sur malaxeur et convoyeur, etc. Ave des méthodes de réglages de fréquences multiples, notre onduleur pour ventilateur, onduleur pour pompe à eau permet toutes les applications des clients.

Avantages de conception de l'Onduleur pour ventilateur, onduleur pour pompe à eau STEP
1. Un nom d'utilisateur et un mot de passe sont nécessaires lors du démarrage de notre onduleur pour ventilateur, onduleur pour pompe à eau, pour assurer des opérations en toute sécurité. De plus, un jeu de barres de faible induction permet aussi d'assurer des opérations en toute sécurité.

2. Une méthode de compensation de temps mort d'onduleur à modulation d'impulsions en durée de nouveau type et une technologie de modulation de transporteur dynamique permettent de réduire le bruit et les pertes des moteurs électriques. Avec une fonction de compensation de perte de cuivre du rotor automatique, notre onduleur pour ventilateur, onduleur pour pompe à eau peut assurer une vitesse constante de moteurs électriques.

3. Avec une fonction de contrôle PID, notre onduleur pour ventilateur, onduleur pour pompe à eau effectue un contrôle aisément. De plus, il est disponible avec une fonction de régulation de tension, il peut donc garder la sortie de tension constante. Notre onduleur pour ventilateur, onduleur pour pompe à eau est conçu avec une fonction de contrôle de saut de fréquence pour éviter efficacement le point de résonnance de charges mécaniques et une fonction de traçage de vitesse rotative pour permettre au moteur rotatif de démarrer sans problèmes.

4. Notre onduleur pour ventilateur, onduleur pour pompe à eau STEP dispose d'une conception de structure fiable. Il comprend un conduit d'air indépendant, une structure compacte et est résistant à l'eau, la poussière et les vibrations. De plus, il peut fonctionner dans une large gamme de tensions d'entrées et est conçu avec une fonction de détection quand il est sous tension, une protection terminale complète, une zone d'alerte de surchauffe et toute la protection de la machine, une détection et une protection de circuit électrique de haute précision et d'autres fonctions.

5. Fonctions de l'onduleur pour pompe à eau
Avec des courbes multiples de variation de fréquence, le variateur de fréquence est idéal pour les pompes à eau et charges de couples variables relatives. Ne nécessitant pas un contrôleur de système d'alimentation d'eau et PLC, l'onduleur pour pompe à eau permet à la pompe à eau de réaliser des fonctions d'alimentation d'eau. En effet, il supporte principalement deux types de modes d'alimentation d'eau, alimentation d'eau à pompe à fréquence variable standard et alimentation d'eau à pompe par circulation.
L'onduleur pour pompe à eau est capable de contrôler différents types de pompe à eau incluant pompes standards, pompes pour eaux usées, pompe incendie, etc. Il peut contrôler 7 pompes de manière synchronisées. De plus, il permet aux pompes à eau de fonctionner alternativement pour assurer que le temps d'opération de chaque pompe à eau soit identique. Quand l'ondulateur pour pompe à eau est utilisé pour contrôler une pompe d'eaux usées, il peut offrir une fonction automatique de détection de niveau d'eau pour contrôler le niveau d'eau pour bassins d'eaux usées. Cette fonction de contrôle et de détection de niveau de liquide est aussi disponible pour réservoirs d'eau, l'onduleur peut ajuster la pression de pompage selon le niveau de liquide.
De plus, cet onduleur permet aux pompes à eaux d'offrir différentes pressions de pompage de manière optimum à 8 entrées pour satisfaire les demandes changeantes dans l'alimentation en eau. Grâce la combinaison de terminaux d'entrées, les pompes à eau peuvent ensuite fonctionner avec 16 types de pressions de pompages.

6. L'onduleur pour ventilateur et l'onduleur pour pompe à eau disposent de fonctions d'alerte de surtension et de sous tension. De plus, il peut produire des signaux de communication en série grâce au relai programmable, effectuant donc une communication sans barrière entre le variateur de fréquence et l'ordinateur de contrôle tout rendant possible un contrôle et une gestion automatiques.

Spécifications techniques de l'Onduleur pour ventilateur, onduleur pour pompe à eau STEP

Entrée Tension nominale 380v~460v (-15%~+10%), alimentation électrique triphasé En option 220v~240v, alimentation électrique triphasé
Fréquence nominale 50/60HZ
Changement tension/fréquence permis Déséquilibre de tension ≤3%; Fluctuation de fréquence admissible: ±5%
Baisse de tension La protection de sous-tension est disponible en 15ms, quand il est triphasé, AC380V-Alimentation électrique 460V, et la tension d'entrée est inférieure à AC 300V
Sortie Tension (V) Triphasé, 0 à la tension d'entrée nominale
Gamme de fréquence Contrôle V/F: 0.00~300.00HZ
Capacité de charge Surcharge 120%: 1 min, Surcharge 150%: 3s
Efficience (charge complète) 7.5kw et inférieur ≧93%; 45kw et inférieur≧95%; 55kw et inférieur ≧98%
Précision de fréquence de sortie ±0.01% (commande numérique, -10~45℃) ±0.01% (commande analogique, 25±10℃)
Entrée/sortie numérique Entrée numérique 8 canaux d'entrée, la fonction d'entrée peut être définie par l'utilisateur.
Entrée de fréquence d'impulsion 2 canaux d'entrée, fréquence d'entrée maximum: 0~50HZ
Sortie de collecteur ouvert 2 canaux de sortie, la fonction de sortie peut être définie par l'utilisateur.
Sortie de relais 4 canaux de sortie, contacts fermés et ouverts normalement sont disponibles Capacité de contact: résistance, 5A 250VAC ou 5A 30 VDC Fonction de sortie peut être définie par l'utilisateur.
Sortie de fréquence d'impulsion 1 canal de sortie, sortie de signal d'impulsion de collecteur ouvert 0~50kHZ, programmable
Entrée/sortie analogique Entrée de tension analogique 2 canaux d'entrée, -10~+10 VDC ou 0~+10 VDC, précision 0.1%
Entrée de courant analogique 1 canal d'entrée, 0~20mA, précision 0.1%
Sortie de tension analogique 2 canaux de sortie, -10~+10 VDC, précision 0.1%
Tension de potentiomètre Fournit alimentation électrique +10 VDC pour réglage de vitesse de potentiomètre (maximum 25mA)
Caractéristiques de contrôle Fréquence de transporteur 2~16kHZ, fréquence de transporteur peut être ajusté automatiquement selon les caractéristiques de charge
Résolution de fréquence de présélection 0.01hz (commande numérique) ±0.06hz/120hz (commande analogique, 11bit + non signée)
Canaux de commande d'opération La commande d'opération est donnée via le panneau d'opérations, le terminal de contrôle ou les signaux de communication
Modes de référence de fréquence multiples Panneau d'opération, terminaux numérique/analogique, mode de communication, fonction de performance
Suralimentation de couple Sur-couple automatique, sur-couple manuel
Courbe V/F Défini par l'utilisateur, courbe V/F, courbe linéaire V/F, et 5 types de courbe de diminution de couple
Régulation de tension automatique (AVR) Le facteur de marche du signal de modulation d'impulsions en durée de sortie est ajusté automatiquement selon la fluctuation de la tension de source, pour réduire la fluctuation de tension de sortie causée par une tension d'alimentation électrique non stable.
Réduction de puissance instantanée En cas de base de puissance instantanée, un contrôle de tension de source est disponible pour réaliser des opérations sans interruptions.
Capacité de freinage DC Courant de freinage: Courant nominal 0.0~150.0%
Fonctions uniques Fonction de copie de paramètres Le panneau d'opération standard peut mettre en ligne et télécharger les paramètres ainsi qu'afficher la barre de progression. L'utilisateur peut sélectionner la fonction interdite de mise en ligne pour éviter aux paramètres de se superposer.
Procédé PID Pour un contrôle de boucle fermée de variable de procédé
Bus c.c commun L'onduleur multiple peut partager le même bus c.c.
Test automatique d'alimentation électrique Notre onduleur pour ventilateur, onduleur pour pompe à eau réalisent une détection automatique de puissance de circuits interne et périphérique incluant la terre du moteur, alimentation électrique anormale +10v, entrée de signal analogique anormale, et déconnexion, etc.
Protections de moteur Verrouillage rotor
Surcharge du moteur
Surchauffe du moteur (PTC)
Limitation de vitesse
Limitation de couple
Fonctions de protection d'onduleur de pompe à eau et ventilateur Limitation de courant de sortie Environnement d'opérations Localisation Installer l'ondulateur pour ventilateur, ondulateur pour pompe à eau verticalement dans une armoire électrique ventilée, horizontalement ou autre méthode d'installation ne sont pas permises. Le moyen de refroidissement est l'air. Installer l'onduleur pour ventilateur, onduleur pour pompe à eau dans un environnement sans exposition aux rayons du soleil directs, à la poussière, au gaz corrosifs, au gaz inflammables, huiles, vapeurs et gouttes d'eau
Limitation de couple Température ambiante -10~+40℃
Protection de surcharge Température de déclassement >40℃, pour chaque augmentation de 1℃, le courant de sortie nominale réduit de 1%, 50℃ au maximum
Protection de surcharge IGBT Altitude 1000m
Protection de sous-tension / surtension d'alimentation électrique d'entrée Déclassement de hauteur >1000m, pour chaque augmentation de 100m, le courant de sortie nominal réduit 1%(3000m au maximum)
Protection de sous-tension/surtension de bus c.c. Humidité ambiante 5~95%, pas de condensation
Protection de surchauffe de transistor bipolaire à porte isolée Vibrations 3.5m/s2, 2~9HZ; 10m/s2, 9~120HZ
Protection de surchauffe radiateur protection Température de stockage -40~+70%
Coupure de courant Niveau de protection IP00, IP20
Protection d'anormalité de sortie électrique +10v
Perte de signal d'entrée analogique (perte de valeur de référence de vitesse)
Protection de communication anormale
Autres Type de refroidissement Refroidissement d'air force
Méthode d'installation Armoire
Certificat CE
Entrée nominale Modèle d'onduleur de pompe ventilateur/pompe à eau Courant de sortie nominal (A) Moteur applicable (kw) Surcharge 120% 1min (A)
200~240V AS160 2T02P2 9 2.2 14
AS160 2T03P7 14 3.7 22
AS160 2T05P5 22 5.5 34
AS160 2T07P5 32 7.5 48
380~460V AS160 4T02P2 5 2.2 6
AS160 4T00P3 7 3 8.5
AS160 4T00P4 9 4 11
AS160 4T05P5 11 5.5 13
AS160 4T0011 22 11 26
AS160 4T0015 30 15 36
AS160 4T18P5 36 18.5 43
AS160 4T0022 44 22 53
AS160 4T0030 57 30 68
AS160 4T0037 72 37 86
AS160 4T0045 90 45 108
AS160 4T0055 112 55 134
AS160 4T0075 150 75 180
AS160 4T0090 176 90 211
AS160 4T0110 210 110 252
AS160 4T0132 250 132 300
AS160 4T0160 302 160 362
AS160 4T0200 352 200 423
AS160 4T0220 385 220 462
AS160 4T0280 520 280 780
AS160 4T0315 585 315 877
AS160 4T0355 650 355 975
AS160 4T0400 740 400 1110

Note: Comme notre onduleur pour ventilateur, onduleur pour pompe à eau pour un moteur AC 4 pôles (1500r/min) avec une classe de tension et de puissance plus élevée, veuillez contacter STEP Corporation. Vérifier une plaque signalétique pour que l'onduleur pour ventilateur, onduleur pour pompe à eau soit comptable avec le moteur.

STEP est un producteur professionnel d'onduleur pour ventilateur, onduleur pour pompe à eau basé en Chine. Nous fournissons une vaste gamme de produit incluant ondulateur pour ascenseur, armoire de contrôle d'ascenseur intégrée série à variation de fréquence, système de contrôle de groupe d'ascenseurs et plus.
