Onduleur pour ascenseur

Onduleur pour ascenseur
Commentaires

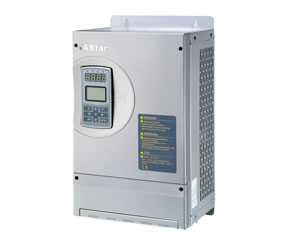

L'ondulateur pour ascenseur AS320 est un nouveau type de variateur de fréquence pour ascenseurs. Il dispose d'une unité centrale à microprocesseur 32 bit pour l'entraînement du moteur, un appareil logique programmable complexe de haute performance et un module de puissance avancé. De plus, l'onduleur pour ascenseur est conçu grâce à une technologie de vecteur à boucle fermée d'avancée internationale et supporte divers modes de contrôles incluant contrôle à variation de fréquence, contrôle vectoriel sans capteur et des modes de contrôle de couple. Intégrant des caractéristiques de charge de d'énergie potentielle, l'onduleur pour ascenseur permet aux ascenseurs de fonctionner efficacement, sans problèmes, de manière fiable et offre aux passagers une sensation de déplacement agréable.

Basé sur une technologie innovante de démarrage sans détecteur de charge, l'onduleur pour ascenseur assure un effet de conformabilité au démarrage sans installation d'appareil de mesure de poids. De plus, un encodeur ABZ incrémental est utilisé pour effectuer un contrôle du moteur synchronisé. Une nouvelle méthode de compensation de temps mort d'onduleur à modulation d'impulsions en durée et une technologie de transporteur à modulation d'impulsions en durée dynamique permettent de réduire efficacement le volume sonore et les pertes dans les moteurs électriques. En améliorant le matériel, notre onduleur pour ascenseur offre une température de jonction maximum de 175℃ et une faible perte de commande.

Caractéristiques principales
1. Une technologie de contrôle vectoriel à circuit fermé assure des performances élevées.
2. La compensation de couple à vitesse nulle sans appareil de pesage de charge permet de réduire les coûts.
3. La nouvelle technologie de compensation de temps mort MLI de l'onduleur pour ascenseur permet de réduire la perte d'énergie.
4. La technologie de modulation de porteur MLI dynamique permet de réduire le bruit du moteur.

Liste de modèles d'Onduleur pour ascenseur

Modèle Capacité nominale (kVA) Courant de sortie nominale (kA) Puissance d'alimentation applicable (kW)
2S01P1 2.3 6.0 1.1
2S02P2 4.6 12 2.2
2S03P7 6.9 18 3.7
4T02P2 4.7 6.2 2.2
4T03P7 6.9 9 3.7
4T05P5 8.5 13 5.5
4T07P5 14 18 7.5
4T0011 18 27 11
4T0015 24 34 15
4T18P5 29 41 18.5
4T0022 34 48 22
4T0030 50 65 30
4T0037 61 80 37
4T0045 74 97 45
4T0055 98 128 55
4T0075 130 165 75

Spécifications techniques d'Onduleur pour ascenseur

Article Index technique
Tension de sortie Max. (V) Triphasé, 380/400/415/440/460V
Alimentation électrique d'entrée Nombre de phase, tension, fréquence Triphasé, 380/400/415/440/460V 50/60Hz
Changement de tensions permises -15% ～ +10%
Changement de fréquence permise -5% ～ +5%
Conditions d'opération d'onduleur pour ascenseur lors de baisse de tension Quand la tension est AC300V ou supérieure: Fonctionnement en continu Quand la tension d'entrée nominale descend à une tension en dessous de AC300V : la protection de sous-tension est disponible à15ms.
Caractéristiques de contrôle Mode de contrôle Contrôle vectoriel avec carte PG Contrôle à variation de fréquence Contrôle vectoriel de boucle ouverte Contrôle de couple
Couple de démarrage 150%: 0Hz (contrôle de vecteur de carte PG) 120%: 0.5Hz (contrôle V/F) 150%: 0.5Hz (contrôle de vecteur de boucle ouverte)
Contrôle de vitesse 1:1000 (contrôle vectoriel avec carte PG) 1: 200 (contrôle vectoriel avec carte PG)
Précision de contrôle de vitesse ±0.02% (contrôle vectoriel avec carte PG, 25 ±10 ℃); ±0.2% (contrôle vectoriel sans carte PG 25 ±10 ℃)
Limitation de couple Disponible via le réglage de paramètres
Précision de couple ±5%
Gamme de contrôle de fréquence 0 ～ 120Hz
Précision de fréquence (température de fluctuation) ±0.01% (Commande numérique, -10 ～+45℃ ) ±0.1% (Commande analogique, 25 ±10 ℃)
Résolution de fréquence de présélection 0.01Hz (Commande numérique) ±0.06Hz/120Hz (Commande analogique, 11bit + non signé)
Résolution de fréquence de sortie 0.01Hz
Capacité de surcharge Vitesse zéro: 150%, < 3Hz: 160%, > 3Hz: 200%
Couple de freinage 150% (résisteur de frein externe), unité de freinage intégré
Temps d'accélération / décélération 0.01 ～ 600s
Fréquence de transporteur 2 ～ 11kHz
Réglage de vitesse Réglage numérique, réglage analogique, réglage de panneau de contrôle
Opérations de batterie de stockage Si une panne de courant survient, l'onduleur pour élévateur permet à l'élévateur de fonctionner sur batterie de stockage à faible vitesse, permettant donc à l'élévateur de s'arrêter près de l'étage le plus proche.
Signal d'interface de carte PG Alimentation électrique de carte PG 5V, 12V, 300mA
Type de signal de carte PG Collecteur ouvert, symétrique, différentiel, type d'appareil en bout absolu
Sortie divisée de fréquence de carte PG Orthogonal OA et OB, division du coefficient de fréquence: 1-128
Control signal input/output Entrée de tension analogique 2 canaux d'entrée, -10 ～ +10VDC, précision 0.1%
Sortie de tension analogique 2 canaux de sortie, -10 ～ +10VDC, précision 0.1%
Entrée photo coupleur 8 canaux d'entrée, fonction d'entrée définie par l'utilisateur
Sortie de collecteur ouvert 4 canaux d'entrée, fonction d'entrée définie par l'utilisateur
Sortie de relais programmable 2 canaux de sortie, contacts fermés et ouverts normalement sont disponibles; Capacité de contact: résistance: 5A 250VAC ou 5A 30VDC Fonction de sortie est définie par l'utilisateur
RS485 signal de communication 1 canal,
RS232 interface de communication 1 canal, utilisé pour la connexion au système de contrôle ou PC
Fonctions de protection Protection de surcharge de moteur La fonction est disponible grâce au réglage de paramètre
Protection de surcharge d'onduleur pour ascenseur < 3Hz: 160%, 5 secondes > 3Hz : 185%, 10 secondes
Protection de court circuit Protège l'ascenseur contre la surintensité cause par le court circuit de tout sortie biphasée
Protection de perte de phase d'entrée en opérations Lors des opérations, il y a une perte de phase d'entrée, la sortie est arrêtée pour protéger l'onduleur pour ascenseur
Protection de perte de phase de sortie en opérations Lors des opérations, s'il y a une perte de phase de sortie, la sortie s'arrêtera de protéger l'onduleur pour ascenseur.
Seuil de sur tension Tension de source 410V (200V), 810V (400V)
Seuil de sous tension Tension de source 180V (200V), 380V (400V)
Compensation de panne de courant instantanée Protection sur 15ms
Surchauffe des ailettes de radiation Protection est disponible grâce à la thermistance
Protection de perte de vitesse Disponible lors de variation de vitesse d'opération supérieure à 30% de la vitesse nominale
Protection d'endommagement d'encodeur d'impulsion PG déconnecté
Protection d'unité de freinage Diagnostic automatique d'endommagement d'unité de freinage plus protections
Protection de module Surintensité, court circuit et protection de surchauffe, surintensité, court circuit
Protection de détection de courant Auto détection lorsqu'il est sous tension
Protection de vitesse inversée Détection grâce au décodeur
Protection I ²t Détection grâce au courant triphasé
Protection de surintensité d'entrée protection Modèle 400V: > 725V Modèle 200V: >360V Détection lors de l'arrêt
Protection de défaillance de la terre de sortie S'il n'y a pas de court circuit à la terre pendant les opérations, la sortie d'arrêtera de fonctionner pour protéger l'onduleur pour ascenseur
Protection de déséquilibre de sortie S'il y a courant de sortie déséquilibré, la sortie s'arrêtera de protéger l'onduleur pour ascenseur
Protection de court circuit pour résistance de freinage Détection lors due freinage
Interférence d'encodeur Evaluer le degré d'interface d'encodeur et d'alarme
Défaillance EEPROM Détection lorsqu'il est sous tension
Affichage Ecran LCD Sous menus
Environnement d'opérations Température ambiante -10 - +45℃
Humidité 95%RH ou en dessous (pas de condensation)
Température de stockage -20 ～ +60℃ (stockage lors de transport de courte durée)
Emplacements d'application Intérieur (sans gaz corrosif et grosse poussière)
Altitude Inférieure à 1000m
Structure Niveau de protection IP20
Méthode de refroidissement Refroidissement d'air force
Méthode d'installation Dans l'armoire

Nous sommes un producteur et fournisseur majeur d'onduleur pour ascenseur en Chine. Nous offrons divers types de produits tels qu'onduleur vectoriel, système de contrôle de groupe d'ascenseurs, régénérateur d'énergie et carte contrôleur pour cabine.
