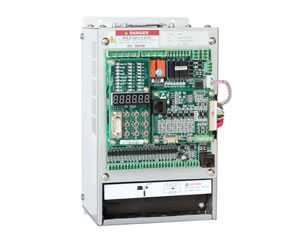

Tout en concevant le contrôleur et variateur intégré pour ascenseur AS380, une variété de facteurs incluant la sécurité et la fiabilité des ascenseurs, des caractéristiques inhérentes d'opérations d'ascenseurs, et une caractéristique de charge d'énergie potentielle d'ascenseur, etc. est prise en considération. Conçu basé sur une technologie de régulation de vitesse à fréquence variable et une technologie de contrôle d'ascenseur, le contrôleur et variateur intégré pour ascenseur est la combinaison idéale d'un contrôleur pour ascenseur et d'un variateur pour ascenseur. Une unité multi processeur intégré 32 bit permet à cette machine de compléter à la fois des opérations d'ascenseur et des fonctions d'entraînements de moteur Les multiples fonctions d'opérations de l'ascenseur peuvent satisfaire les différentes exigences d'applications des clients. De plus, le contrôleur et variateur intégré pour ascenseur offre des performances améliorées, une pratique aisée, une efficience économique, une structure compacte, peu de câbles de connexion pour une fiabilité élevée.

Pourquoi choisir le Contrôleur et variateur intégré pour ascenseur?
1. Les ascenseurs avec un contrôleur et variateur intégré offre un standard de sécurité élevé grâce au système de contrôle et au système de variation, tous deux avec des fonctions de protection en toute sécurité. Par conséquent, la capacité anti interférence du système intégré excède les normes industrielles relatives.
2. Grâce à la communication en série bus CAN, le contrôleur et variateur intégré pour ascenseur est disponible avec peu de câbles de connexion, une capacité de transmission de données élevée et une grande fiabilité. Il offre une compatibilité élevée, applicable à la fois pour des moteurs synchrones et des moteurs asynchrones. Les encodeurs ABZ incrémenté peuvent être utilisés pour effectuer un contrôle de moteur synchrone.
3. L'adoption d'une technologie de contrôle vectorielle avancée permet au contrôleur et variateur intégré pour ascenseur d'offrir une performance de régulation de vitesse de moteur supérieure, permettant donc d'offrir aux passagers une sensation confortable. Notre technologie de compensation de démarrage dans capteur de charge nouvellement développé permet aussi à l'ascenseur de fournir une sensation confortable lors du démarrage sans installation d'appareil de poids.
4. Le contrôleur et variateur intégré pour ascenseur offre une efficience d'opération plus élevée pour les ascenseurs. Il offre aussi une fonction de contrôle de groupe. Il est capable de contrôler au maximum huit ascenseurs de manière synchronisée et supporte aussi une contrôle de groupe d'ascenseur se dirigeant aux mêmes étages.
5. Conçu basé sur une nouvelle technologie de compensation de temps mort de modulation d'impulsions en durée et une technologie de modulation de transporteur de modulation d'impulsions en durée dynamique, le contrôleur et variateur intégré pour ascenseur est capable de réduire le niveau sonore et la perte moteur efficacement.
6. Grâce à la conception améliorée de matériels, le contrôleur et variateur intégré pour ascenseur offre une température de jonction maximum de 175℃, une faible perte de commande. Ceci assure une longue durée de vie de l'équipement.

Caractéristiques principales
1. Le conducteur intégré d'ascenseur et le contrôleur sont conçus avec un contrôleur vectoriel à circuit fermé pour des performances plus élevées.
2. Le système de compensation de couple à vitesse nulle sans appareil de pesage de charge permet de réduire les coûts.
3. La technologie de compensation de temps mort MLI est parfait pour la conservation d'énergie.
4. La technologie de modulation de transporteur MLI dynamique permet de réduire le volume sonore.
5. Le conducteur intégré pour ascenseur et le contrôleur sont adéquats pour un moteur synchrone ou asynchrone.
6. Double microprocesseur 32 bit intégré
7. Un encodeur incrémental est employé pour le contrôle de moteur synchrone.
8. Ce produit est applicable pour un ascenseur résidentiel, un ascenseur de service, un ascenseur à voiture, une rampe élévatrice etc.

Module de liste du Contrôleur et variateur intégré pour ascenseur

Modèle AS380- Capacité nominale (kVA) Courant de sortie nominal (kA) Moteur applicable (kW)
2S01P1 2.3 6.0 1.1
2S02P2 4.6 12 2.2
2S03P7 6.9 18 3.7
4T02P2 4.7 6.2 2.2
4T03P7 6.9 9 3.7
4T05P5 8.5 13 5.5
4T07P5 14 18 7.5
4T0011 18 27 11
4T0015 24 34 15
4T18P5 29 41 18.5
4T0022 34 48 22
4T0030 50 65 30
4T0037 61 80 37
4T0045 74 97 45
4T0055 98 128 55
4T0075 130 165 75

Spécification techniques du Contrôleur et variateur intégré pour ascenseur

Sortie de tension maximum (v) 200V-class: monophasé, 220~240 (correspondant avec l'entrée de tension) 400V-class; triphasé, 380/400/415/440/460V (correspondant avec l'entrée de tension)
Puissance d'entrée Phase, tension, fréquence 200V, monophasé 220~240V, 50~60Hz
Fluctuation permise en tension -15%~+10%
Fluctuation permise en fréquence -5%~+5%
Panne de courant instantanée 200V: Il continue à fonctionner lors d'une tension supérieure AC150V; Protection de sous tension disponible en 15ms lorsque la tension est inférieure à AC 150V. 400V: Il continue à fonctionner lors d'une tension supérieure à AC300V; Protection de sous tension disponible à15ms lorsque la tension est inférieure à AC 300V
Caractéristiques basiques Etages max 2 à 64 étages pour un seul ascenseur
Limitation de vitesse ≤ 4.00m /s
Nombre d'ascenseur dans le contrôle de groupe ≤8
Communication type Communication en série CAN-BUS
Caractéristiques d'entraînement Type de contrôle Contrôle vectoriel avec carte PG
Couple de démarrage 150% 0Hz (Contrôle vectoriel avec carte PG)
Gamme de contrôle de vitesse 1:1000 (Contrôle vectoriel avec carte PG)
Précision de contrôle de vitesse ±0.02% (Contrôle vectoriel avec carte PG 25 ±10 ℃)
Limitation de couple Disponible, ajustable par les paramètres
Précision de couple ±5%
Gamme de contrôle de fréquence 0 ～ 120Hz
Précision de fréquence (Fluctuation de température) ± 0.1%
Résolution de fréquence de présélection ±0.06Hz /120Hz
Résolution de sortie de fréquence (Résolution calculée) 0.01Hz
Compensation de démarrage sans charge Sous circonstances de charge d'ascenseur inconnue, le couple adéquat sera donné par le moteur selon la direction du mouvement de l'ascenseur, lui permettant un démarrage instantané et sans problèmes. Le risque de glissement à câble peut être réduit au minimum pour plus de confort de démarrage.
Capacité de surcharge Vitesse nulle (150% surcharge), < 3Hz (160% surcharge), > 3Hz (200% surcharge)
Couple de freinage 150% (résistance de freinage externe de connexion), unité de freinage intégré
Temps d'accélération/décélération 0.01 ～ 600s
Fréquence de transporteur 2 ～ 11kHz
Opération de batterie de stockage Si une panne de courant survient, les batteries de stockage sont utilisées pour mener l'ascenseur en douceur à l'étage le plus proche
Connexion carte PG Alimentation électrique de carte PG 5V, 12V, 300mA
Type de carte PG Collecteur ouvert, Symétrie, Différentiel, SIN/COS, Type absolu Endat
Sortie divisée de fréquence de carte PG Orthogonal OA et OB, coefficient de fréquence de division 1 ～ 128
Signal d'entrée/sortie de contrôle Alimentation électrique pour contrôle d'entrée photo isolée 24V DC isolé
Contrôle d'alimentation électrique pour sortie de relai 24V DC isolé
Entrée de faible tension photo isolée 20 canaux, entrée de valeur de changement, signal de contrôle photo isolé est isolé au signal d'entrée d'alimentation électrique 24V DC
Entrée haute tension photo isolée 4 canaux, entrée de valeur de changement, signal de contrôle photo isolé est isolé au signal d'entrée d'alimentation électrique 24VDC
Sortie 1 relai programmable 4 canaux, contact ouvert normal, SPST résistance de contact: 3A 250VAC ou 3A 30VDC;
Sortie 2 relai programmable 3 canaux, normal open contact, SPST Contact de résistance: 6A 250VAC
Signal de communication CAN 3 canaux
Entrée analogique 1 canal, une entrée ou différentiel; gamme de tension d'entrée: -10v~+10v, précision: 0.1%
Fonctions de protection Protection de surcharge moteur Disponible grâce au réglage de paramètres
Protection d'onduleur < 3Hz (160% surcharge): 5 secondes, > 3Hz (185% surcharge): 10 secondes
Protection de court-circuit Protection pour l'entraînement, active lors d'une surintensité cause par le court-circuit de deux phases sur le côté de sortie
Fonctionnement durant la protection de perte de phase d'entrée Quand il y a une perte de phase d'entrée lors du fonctionnement, le circuit s'éteindra pour protéger l'entrainement.
Fonctionnement durant la protection de perte de phase de sortie Quand il y a une perte de phase de sortie lors du fonctionnement, le circuit s'éteindra pour protéger l'entrainement.
Seuil de surtension 410V sur bus (200V), 810V (400V)
Seuil de sous-tension 180V sur bus (200V), 380V (400V)
Compensation de panne de courant instantanée Protection sur 15ms
Surchauffe d'ailettes de radiation Protection grâce à la thermistance
Protection de perte de vitesse Protection est disponible lorsque la vitesse est 30% supérieure à la vitesse nominale
Faute d'encodeur d'impulsion Déconnexion pour PG
Protection d'unité de freinage Diagnostic automatique de défaillance d'unité de freinage ensuite protection
Protection de module Protections de surintensité, court circuit et surchauffe
Protection de détection de courant Détection automatique lors de mise sous tension
Protection inverse de vitesse Détection grâce à l'encodeur
Protection I ²t Détection grâce au courant triphasé
Protection de surtension d'entrée 400V >725V, 200V- >360V, Détection lors de l'arrêt
Protection de défaillance de terre de sortie Il n'y a pas de court circuit à la terre lors des opérations, le circuit s'éteindra pour protéger l'entrainement.
Protection déséquilibré de sortie S'il y a un courant de sortie déséquilibré, le circuit s'éteindra pour protéger l'entraînement
Court circuit de protection de la résistance de freinage Détection lors de freinage
Interférence d'encodeur Evaluation du degré d'interface de l'encodeur et alerte
Défaillances EEPROM Test automatique lors de la mise sous tension
Affichage Ecran LCD en Chinois et Anglais Tous les sous-menus
Environnement Température ambiante -10 ～ +45℃
Humidité Inférieure à 95%RH (pas de condensation)
Température de stockage -20 ～ +60℃ (pour transport de courte période)
Emplacements d'application Intérieur (sans gaz corrosif et poussière)
Altitude Inférieur 1000m
Structure Niveau de protection IP20
Méthode de refroidissement Refroidissement par soufflage d'air
Type d'installation Armoire

En tant que producteur de contrôleur et variateur intégré pour ascenseur basé en Chine, nous offrons aussi convertisseur à quatre quadrants pour grue portuaire, armoire de contrôle d'ascenseur parallèle à variation de fréquence, système de contrôle de groupe d'ascenseurs, et plus.
