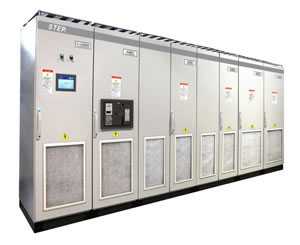

Le convertisseur à quatre quadrants pour grue portuaire AS700 est disponible avec une structure compacte et est équipé avec une unité d'alimentation électrique à génération d'énergie qui permet à cette énergie générée lors du freinage de retourner dans le réseau électrique. Il est donc économiseur d'énergie et nécessite peut d'espace d'installation. Ne nécessitant pas de résistance de freinage externe, le convertisseur à quatre quadrants pour grue portuaire est facile à installer.

L'unité d'alimentation électrique à énergie régénératrice, ce convertisseur à quatre quadrants pour grue portuaire fonctionne avec un mode d'entraînement moteur ou un mode de génération de puissance. L'interrupteur entre les modes de fonctionnement est rapide grâce à la technologie de contrôle vectoriel. L'unité d'alimentation électrique d'énergie régénératrice à e vecteur contrôlé peut même compenser la fluctuation de tension instantanée pour le réseau électrique. De plus, le convertisseur à quadrants pour grue portuaire peut protéger l'équipement d'endommagement et protéger le câble de fusible lors de rupture, quand il y une fluctuation de tension dans le système d'alimentation électrique.

Le convertisseur à quatre quadrants est conçu pour différents types de grues portuaires incluant grue à portique, grue à containeur et d'autres types de grues à crochet. Il est aussi utilisé dans les domaines de contrôle dans les domaines tels que la production de papier, métallurgie, la production de ciment, les mines, le gaz naturel, la production chimique, l'industrie pétrolifère, et plus d'industries. Le convertisseur à quatre quadrants pour grue portuaire est personnalisable. Il est caractérisé par une large gamme de puissance et de tension, il est programmable et est adéquat pour les diverses demandes d'application

Spécifications techniques du Convertisseur à quatre quadrants pour grue portuaire

Alimentation électrique Gamme de tension et de puissance triphasé U3N: 380-415VAC [-10%...+10%] triphasé U5N: 380-500VAC [-10%...+10%] triphasé U7N: 520-690VAC [-10%...+10%]
Fréquence d'entrée 45...66Hz
Fréquence de connexion 1 fois par minute ou moins
Facteur puissance Cos φ1=1 (onde fondamentale) Cos φ=0.99 (toute)
Efficience (puissance nominale) AS700-01 98% AS700-x02 98% 97% (IGBT unité d'alimentation électrique)
Environnement d'opérations Environnement d'opérations -10℃ [pas de condensation] ...+40℃
Température de stockage -40℃ ...+70℃
Température de transport -40℃ ...+70℃
Humidité relative 5~95% RH, pas de condensation, pas de substance corrosive ou de goutte d'eau
Méthode de refroidissement Air propre sec
Environnement de stockage IEC60721-3-1, Niveau 1C2 (gaz chimique), Niveau 1S2 (particule solide)
Environnement de transport IEC60721-3-2 ,Niveau 2C2(gaz chimique), Niveau 2S2 (particule solide)
Environnement d'opération IEC60721-3-3, Niveau 3C1/3C2*( gaz chimique), Niveau 3S2 (particule solide) C= substance active chimique, S= substance active mécanique, * panneau de circuit revêtu
Altitude Max.1000m (inclut), 100% charge [pas de déclassement] 1000~4000m ou au dessus, chaque augmentation de 100m nécessite un déclassement de 1%
Résistance aux chocs EN50178/EN60068-2-6 3-30HZ: amplitude 1mm (maximum) 30-150HZ: accélération maximum est de 1G
Niveau de protection IP21
Standard CE, Directive sous tension 73/23/EEC, incluant de la modification de l'article 93/68/EEC; Directive mécanique 98/37/EC; EMC clause 89/336/EEC, incluant de la modification de l'article 93/68/EEC; ISO 9001 et ISO 14001
Control system connections Tension d'entrée analogique 2 groupes, 0~ +10V (ou-10V~+10V, contrôlé), Ri=200kΩ, résolution: 0.1%, précision: ±1%
Courant d'entrée analogique 0(4)…20mA, Ri=250Ω différentiel
Entrée numérique 8-bit, logique positive ou négative: 18~30VDC
Tension auxiliaire DC24V, ± 15%, maximum 250mA
Tension de référence de sortie ±10V, ± 3%, maximum 10mA
Sortie analogique 2 groupes, 0 (4) ~20mA, Ri = 500Ω au maximum, résolution: 10 bits, précision:±2%
Sortie de relai 3 sorties de relai de transfert programmable; Capacité de changement: 24VDC/8A,250VAC/8A,125VDC/0.4A; Charge de changement minimum: 5V/10mA
Caractéristiques de contrôle Méthode de contrôle Contrôle de vitesse + contrôle de couple, changement à volonté entre les deux modes de contrôle est permis
Couple de démarrage 180% 0Hz (contrôle vectoriel de carte PC)
Gamme de contrôle de vitesse 1:1000 (contrôle vectoriel de carte PC)
Contrôle de couple Temps de réponse: <10ms, à conditions de couple nominal de boucle fermée
Couple de précision:±5%, à conditions de couple nominal de boucle fermée
Contrôle de vitesse Précision de vitesse de statut statique: 0.01% de vitesse nominale (boucle fermée)
Précision de vitesse de statut dynamique: 2-4ms (boucle fermée)
Capacité de surcharge 1.8×courant de sortie nominal (180% surcharge), durée: 60s; 2×courant de sortie nominal (200% surcharge), durée: 10s
Fréquence de transporteur 4 ~11kHz
Mesure de taux de charge Un capteur de mesure de poids est disponible pour ajuster le couple nécessaire sur la phase de charge lorsque le frein est libéré
Levage haute vitesse Dans les conditions de courant de sortie inférieur au courant du moteur nominal, le alors que le moteur est à vitesse maximum, le convertisseur de la grue est disponible avec une puissance constante. Par conséquent, la vitesse du convertisseur est plus élevée que la vitesse nominale du moteur.

Niveau électrique

Niveau nominal Sans surcharge Légère surcharge Surcharge lourde Modèle Dimensions hors tout
Icon max A Imax A Pcon max kW IN A PN kW Ihd A Phd kW
UN=400V (380~415V, valeur électrique est effective à la tension nominale 400V)
120 168 55 114 55 88 45 AS700-04-0055-3 S2
150 234 75 142 75 117 55 AS700-04-0075-3 S2
165 264 90 157 90 132 75 AS700-04-0090-3 S2
202 293 110 194 110 151 75 AS700-04-0110-3 S2
250 363 132 240 132 187 90 AS700-04-0132-3 S2
292 400 160 280 160 218 110 AS700-04-0160-3 S3i
370 506 200 355 200 277 132 AS700-04-0200-3 S3i
469 642 250 450 250 351 200 AS700-04-0250-3 S3i
565 773 315 542 315 423 250 AS700-04-0315-3 S3i
704 963 385 675 355 526 315 AS700-04-0385-3 S4i
919 1258 500 882 500 688 355 AS700-04-0500-3 S4i
1111 1521 630 1067 630 831 450 AS700-04-0630-3 2×S3i
1379 1888 800 1324 710 1031 560 AS700-04-0800-3 2×S4i
1535 2102 900 1474 800 1149 630 AS700-04-0900-3 2×S4i
1978 2707 1200 1899 1100 1479 800 AS700-04-1200-3 3×S4i
2610 3573 1600 2506 1400 1953 1100 AS700-04-1600-3 3×S4i
UN=500V(380~500V, valeur électrique est effective à la tension nominale 500V)
120 168 75 114 75 88 55 AS700-04-0075-5 S2
139 234 90 132 90 114 75 AS700-04-0090-5 S2
156 264 110 148 90 125 75 AS700-04-0110-5 S2
200 291 132 192 132 150 90 AS700-04-0132-5 S2
245 356 160 235 160 183 110 AS700-04-0160-5 S3i
302 438 200 289 200 226 132 AS700-04-0200-5 S3i
365 530 250 350 250 273 160 AS700-04-0250-5 S3i
455 660 315 437 315 340 200 AS700-04-0315-5 S3i
525 762 355 504 355 393 250 AS700-04-0355-5 S4i
595 863 400 571 400 445 315 AS700-04-0400-5 S4i
670 972 500 643 450 501 315 AS700-04-0500-5 S4i
892 1294 630 856 630 667 450 AS700-04-0630-5 2×S3i
1005 1458 710 965 630 752 500 AS700-04-0710-5 2×S4i
1313 1906 900 1261 900 982 710 AS700-04-0900-5 2×S4i
1528 2217 1120 1467 1120 1143 800 AS700-04-1120-5 3×S4i
1884 2734 1400 1809 1300 1409 1000 AS700-04-1400-5 3×S4i
2486 3608 1800 2387 1700 1860 1300 AS700-04-1800-5 4×S4i
UN=700V (525~690V, valeur électrique est effective à la tension nominale 690V)
132 192 110 127 110 99 90 AS700-04-0110-7 S2
150 218 132 144 132 112 90 AS700-04-0132-7 S2
201 301 200 193 160 150 132 AS700-04-0200-7 S2
279 417 250 268 250 209 200 AS700-04-0250-7 S2
335 502 315 322 250 251 200 AS700-04-0315-7 S3i
382 571 355 367 355 286 250 AS700-04-0355-7 S3i
447 668 450 429 400 334 315 AS700-04-0450-7 S3i
659 985 630 632 630 493 450 AS700-04-0630-7 S3i
729 1091 710 700 710 545 500 AS700-04-0710-7 S4i
876 1310 900 840 800 655 630 AS700-04-0900-7 S4i
1112 1663 1120 1067 1120 831 800 AS700-04-1120-7 S4i
1256 1879 1250 1206 1200 940 900 AS700-04-1250-7 2×S3i
1657 2480 1700 1591 1600 1240 1200 AS700-04-1700-7 2×S4i
2321 3472 2300 2228 2300 1736 1600 AS700-04-2300-7 2×S4i
2460 3680 2500 2362 2400 1840 1800 AS700-04-2500-7 3×S4i
