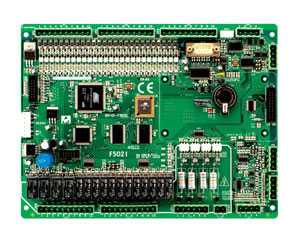

Carte contrôleur série standard 32 bits

La carte contrôleur principale pour ascenseur est équipée avec un processeur ARM industriel 32 bits et est disponible avec un double CPU pour assurer la sécurité du système. Elle offre des capacités élevées anti interférences et anti statiques, elle a passé les tests pour contact de décharge atteignant 8000V. La carte contrôleur série standard 32 bits est produit en accord avec les règles de sécurité EN81 et GB7588 et est idéale pour le contrôle d'ascenseurs dans les bâtiments commerciaux et résidentiels atteignant 64 étages. Elle assure un fonctionnement de l'ascenseur régulier, stable, fiable, précis et confortable. La vitesse de l'ascenseur atteint jusqu'à 4m/s.

La carte contrôleur série standard 32 bits supporte une communication bus CAN et par conséquent un système de compensation de poids avec une interface bus CAN. Le contrôleur d'ascenseur STEP mobile peut être connecté à carte contrôleur pour ascenseur. La carte contrôleur principale supporte aussi les fonctions de surveillance à distance, tester les performances de la cabine d'ascenseur et contrôler à la fois moteurs de traction asynchrones et synchrones. Elle est compatible avec des encodeurs avec des sorties à différentiel, collecteur ouvert, différentiel et push-pull. Elle peut sauvegarder un historique de 20 enregistrements pour défaillance d'ascenseur.

Avec une fonction de gestion intelligente de carte IC, la carte contrôleur principale peut être intégrée dans un système de gestion de construction pour une utilisation de surveillance de sécurité de construction. Avec un émetteur-récepteur CAN isolé, la carte contrôleur principale réduit le risque d'interférence électromagnétique tout en étant utilisé pour un système de surveillance de sécurité de construction.

Caractéristiques principales de la Carte contrôleur série standard 32 bits
1. Contrôleur ARM de niveau industriel haute performance 32-bit
2. Large gamme de tension DC20V à DC28V
3. Chaîne de sécurité et fonction de vérification de verrouillage de porte
4. Surveillance de zone via une communication CAN isolé, avec d'excellentes performances anti interférences.
5. Capacité anti interférence électromagnétique puissante (EFT- 4000V)
6. Capacité anti interférence électrostatique optimale (ESD 8000V)
7. Conforme aux normes EN81 et GB7588, certifié CE et CSA

Fonctions
1. La carte contrôleur série standard 32 bits est adéquate pour un ascenseur commercial, un ascenseur résidentiel, un ascenseur pour hôpital et un ascenseur de tourisme.
2. La vitesse d'ascenseur peut être de 0.63-4m/s.
3. Adéquat pour la construction de 64 étages
4. Ce produit est adéquat pour une machine de traction à vitesse asynchrone et sans vitesse synchrone.
5. Mode de communication en série CAN Bus
6. Contrôle de vitesse analogique et vitesses données multiples.
7. Compatible avec différents encodeurs à collecteur ouvert et push-pull
8. Fonction de contrôle double et en groupe disponible
9. Fonction de compensation de pesage de charge
10. Fonction de gestion de carte d'identification pour ascenseur
11. Surveillance de zone et surveillance à distance
12. Applicable pour notre contrôleur d'ascenseur à main standard STEP
13. Fonction d'enregistrement d'ascenseur disponible avec une carte de contrôleur série standard 32 bit.
14. Conforme avec les normes EN81 et GB7588 et certifié CE et CSA.

Fonctions standards du Carte contrôleur série standard 32 bits

Numéro de série Fonction standard
1 Contrôle de collecteur complet
2 Mode d'inspection
3 Opération d'ajustement lors de faible vitesse
4 Mode de test
5 Contrôle de temporisateur
6 Contrôle automatique du temps d'ouverture de porte
7 Ouverture de porte à l'étage actuel
8 Fermeture de porte par bouton de fermeture de porte
9 Ouverture de porte par bouton d'ouverture de porte
10 Réouverture de porte
11 Réception à un autre palier
12 Annulation d'appel manuel
13 Annulation d'appel manuel automatique (quand l'ascenseur se déplace dans la direction inverse)
14 Réception directe
15 Dérivation de charge totale (ignorer les appels de cabine dans des conditions de charge complète)
16 Cabine légère et ventilateur à mise hors tension automatique (quand l'ascenseur est en mode veille)
17 Retour automatique à l'étage le plus bas
18 Interface d'opération LCD
19 Contrôle de vitesse analogique
20 Contrôle de vitesse numérique
21 Enregistrement de défaillance
22 Auto-apprentissage des paramètres de palier
23 Réglage d'étage de service
24 Réglage des caractéristiques d'affichage
25 Déplacement avec accompagnant
26 Déplacement indépendant
27 Affichage d'étage par matrice de point
28 Affichage défilant de direction de déplacement
29 Correction automatique pour la réception de signaux de position
30 Verrouillage d'ascenseur
31 Protection d'ouverture de porte (quand l'ascenseur n'est pas dans la zone de réception)
32 Protection légère de rideau (pour assurer la sécurité des passagers et de leurs affaires lors de la fermeture de porte)
33 Protection de porte
34 Anti-nuisance
35 Protection de fonctionnement dans une direction inverse
36 Protection de glissement de câble
37 Protection de glissement de cabine
38 Protection e dépassement de cabine
39 Protection pour la sécurité de contact de contacteur (pour s'assurer que le contact travaille en toute sécurité)
40 Protection de défaillance de régulation vitesse
41 Protection WDT

Fonctions en option du Carte contrôleur série standard 32 bits

Numéro de série Fonction standard Remarques
1 Ouverture de porte avancée Avec panneau SM-11-A
2 Re-nivellement avec ouverture de porte Avec panneau SM-11-A
3 Retour d'urgence en cas de feu
4 Opérations pour les services d'incendie
5 Opérations par panneau d'opération de cabine auxiliaire
6 Opérations par panneau d'opération de cabine de porte arrière
7 Opérations par panneau d'opération pour cabine adaptée pour personne handicapée
8 Contrôle de duplex
9 Contrôle groupé
10 Contrôle au dernier étage
11 Contrôle au premier étage
12 Hall de cabine externe disperse
13 Surveillance de sécurité de construction
14 Surveillance à distance
15 Alerte d'arrivée dans la cabine
16 Lanterne d'arrivée dans le hall
17 Alerte d'arrivée dans le hall
18 Contrôle d'étage de service par carte IC dans la cabine
19 Contrôle d'étage de service par carte IC dans le hall
20 Contrôle indépendant de portes avant et arrière
21 Fermeture de porte renforcée
22 Service de priorité VIP
23 Contrôle d'étage de service par mot de passe
24 Changement d'étage de service par le bouton de contrôle (contrôle d'ascenseur simple)
25 Changement d'étage de service par le bouton de contrôle (contrôle de groupe)
26 Réglage d'étage hors service par le panneau d'opération de cabine
27 Réception d'urgence lors d'absence d'alimentation
28 Opération d'alimentation en urgence
29 Opération lors de tremblement de terre
30 Voix d'annonceur

Nous sommes un producteur de carte contrôleur série standard 32 bits basés en Chine. Nous fournissons aussi un système de contrôle de groupe d'ascenseurs, armoire de contrôle d'escalateur à contacteur, convertisseur à quatre quadrants pour grue portuaire, et plus.
