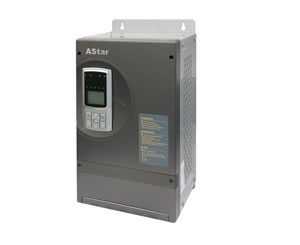

L'onduleur vectoriel AS500 est un variateur de fréquence nouvellement développé conçu pour satisfaire les demandes de marché. Il est conçu sur base d'une technologie de contrôle vectoriel sans capteur d'avancée internationale, une technologie de contrôle vectoriel à circuit fermé et une technologie de contrôle de couple. L'onduleur vectoriel offre non seulement des performances supérieures de contrôle d'un variateur de fréquence haute gamme mais dispose aussi d'une fiabilité et d'une capacité environnementale améliorée grâce à sa conception et sa production en conformité avec les exigences d'applications des clients et les demandes industrielles variées.

Conçu basé sur diverses technologies d'entraînements avancées, l'onduleur vectoriel est capable de contrôler divers types de moteurs électriques tels que moteurs à induction et asynchrones, moteur à traction synchronisé magnétique permanent, moteur synchronisé magnétique permanent, servomoteur synchronisé magnétique permanent, et plus. Grâce à cela, l'onduleur vectoriel dispose d'une large gamme d'applications et est extrêmement utilisé pour le contrôle d'escalateur, pompe d'eau, équipement d'impression et de teinture, machine textile, équipement de traitement chimique et plastique, équipement minier, équipement pétrolifère, etc. Pour illustrer cela, il peut être utilisé pour un contrôle de tension constante, un contrôle d'économie d'énergie de machine d'injection plastique, et un contrôle PID de traitement, et plus.

De plus, l'onduleur vectoriel est d'une conception de structure unique. Il dispose d'une structure compacte, large gamme de tension d'entrée, conduits d'air indépendants, fonction de détection automatique lors de mise sous tension, et une bonne résistance à l'eau à la poussière et à l'impact. De plus, l'onduleur vectoriel dispose de caractéristiques de fonctions de protection complète incluant une protection terminale, une alerte de surchauffe, une protection de toute la machine, détection et protection de courant de précision élevée, et plus de fonctions.

Sous différents modes de contrôles, notre onduleur vectoriel permet aux moteurs électriques de disposer de différents couples de démarrage, gamme de vitesse et précision de stabilisation de vitesse, etc. Voici une liste plus détaillée:

1. Mode de contrôle V/F
Couple de démarrage: 0.50Hz, 180% couple nominal
Gamme de régulation de vitesse: 1:100
Précision de stabilisation de vitesse: ±0.5%

2. Mode de contrôle vectoriel de boucle ouverte
Couple de démarrage: 0.20Hz, 180% couple nominal
Gamme de régulation de vitesse: 1:200
Précision de stabilisation de vitesse: ±0.2%

3. Mode de contrôle vectoriel de boucle fermée
Couple de démarrage: 0.00Hz, 200% couple nominal
Gamme de régulation de vitesse: 1:1000
Précision de stabilisation de vitesse: ±0.02%

4. Mode de contrôle de couple
L'onduleur vectoriel support une commande en ligne entre le mode de contrôle de couple et le mode de contrôle de vitesse. La précision de vitesse est +-5% et le temps de réponse est inférieur à 10ms.

Spécifications techniques de l'Onduleur vectoriel

Entrée Tension nominale 380v~460v (-15%~+10%), alimentation électrique triphasée En option 220v~240v, alimentation électrique triphasée
Fréquence nominale 50/60HZ
Gamme de tension permise Déséquilibre de tension ≤3%; Fluctuation de fréquence permise: ±5%
Baisses de tension La protection de sous tension est disponible en 15ms, quand il est triphasé AC 380v~460v alimentation électrique, la tension d'entrée est inférieure àAC300V
Sortie Tension (V) Triphasé de 0 à la tension d'entrée nominale
Gamme de fréquence Contrôle V/F: 0.00~300.00HZ Contrôle vectoriel: 0.00~120hz
Capacité de surcharge 150%, 1 minute, 180%, 3s, 200%, 0.5s
Efficience (charge complète) 7.5kw et inférieur ≧93%; 45kw et inférieur ≧95%; 55kw et supérieur ≧98%
Précision de fréquence de sortie ±0.01% (commande numérique, -10~45℃) ±0.01% (instruction analogique, 25±10C)
Entrée/sortie numérique Entrée numérique 8 canaux, fonction d'entrée peut être définie
Entrée de fréquence d'impulsion 2 canaux, fréquence d'entrée maximum: 0~50HZ
Sortie de collecteur ouvert 2 canaux, fonction de sortie peut être définie par l'utilisateur
Sortie de relai 4 canaux, normalement ouvert et fermé, résistance de contact: 5A 250VAC ou 5A 30 VDC; fonction de sortie peut être définie par l'utilisateur
Sortie de fréquence d'impulsion 1 canal, 0~50kHZ sortie de signal d'impulsion de collecteur ouvert, programmable
Entrée/sortie analogique Entrée de tension analogique 2 canaux, -10~+10 VDC ou 0~+10 VDC, précision 0.1%
Entrée de courant analogique 1 canal, 0~20mA, précision 0.1%
Sortie de tension analogique 2 canaux, -10~+10 VDC, précision 0.1%
Tension de potentiomètre Fournit alimentation électrique +10 VDC pour réglage de vitesse de potentiomètre (maximum 25mA)
Entrée d'encodeur Alimentation électrique 5v, 12v, 300mA
Type de signal PG Collecteur ouvert, symétrique, différentiel, transformateur SIN/COS, type absolu en bout
Sortie de fréquence de division PG Orthogonal OA et OB, coefficient de fréquence de division 1~128
Caractéristiques de contrôle Fréquence de transporteur Fréquence de transporteur 2~16kHZ peut être ajusté automatiquement selon les caractéristiques de charge
Résolution de fréquence de présélection 0.01hz (instruction numérique) ±0.06hz/120hz (instruction analogique 11bit + non signé)
Canal de commande d'opération Panneau d'opération, terminal de contrôle, communication fournis
Modes de référence de fréquence multiple Panel d'opérations, terminaux numériques/analogiques, mode de communication, fonction de performance.
Sur-couple Sur-couple automatique, sur-couple manuel
Courbe V/F Courbe V/F définie par l'utilisateur, courbe V/F linéaire, et 5 types de courbes de diminution de couple
Régulation de tension automatique (AVR) Le facteur de marche du signal de modulation d'impulsions en durée de sortie est ajusté automatiquement selon la fluctuation de la tension de source, pour réduire la fluctuation de tension de sortie causée par une tension d'alimentation électrique non stable
Disposition lors d'une coupure de courant instantanée Au moment de la coupure de courant, le contrôle de tension de source est disponible pour réaliser des opérations sans interruption
Capacité de freinage dynamique L'unité de freinage intégré pour onduleur de 110kw et inférieur D'autres onduleurs utilise une résistance de freinage externe
Capacité de freinage DC Courant de freinage: 0.0~150.0% courant nominal Temps de freinage DC 0.0~30.0s
Fonctions uniques Fonction de copie de paramètres Le panneau d'opérations standard réalise une mise en ligne et un téléchargement de paramètres et affiche la barre de progression. L'utilisateur peut sélectionner une fonction interdite pour éviter aux paramètres de se superposer.
Traitement PID Pour contrôle de boucle fermée de variable de procédé
Contrôle de couple Le changement entre contrôle de couple et contrôle de vitesse peut être effectué grâce aux terminaux, diverses méthodes données de couple divers
Fonctions de contrôle de position et sans servo L'onduleur vectoriel est capable d'effectuer précisément un verrouillage de position à vitesse nulle.
Bus c.c. commun L'onduleur vectoriel peut être alimenté par bus c.c. commun
Auto test de puissance L'onduleur vectoriel est capable de réaliser une détection de mise sous tension des circuits internes et externes incluant la terre du moteur, sortie d'alimentation électrique anormale +10v, entrée analogique anormale et déconnexion.
Protection moteur Protection de verrouillage rotor
Protection de surcharge moteur
Protection de surchauffe de moteur (PTC)
Protection de limite de vitesse
Protection de limite de couple
Protection d'onduleur vectoriel Limite de courant de sortie Conditions environnementales Localisation Installer l'onduleur vectoriel verticalement dans une armoire électrique bien ventilée. Une installation horizontale ou d'autres ne sont pas permises. Le moyen de refroidissement est l'air. Installer l'onduleur vectoriel dans un environnement sans exposition aux rayons du soleil directs, poussière, gaz inflammable, huile, vapeurs et environnement avec de l'eau
Limite de couple Température ambiante -10~+40℃
Protection d'entraînement Température de déclassement >40℃, pour chaque augmentation de 1℃, le courant de sortie nominal se réduit de 1%, 50℃ maximum
Surcharge IGBT Altitude 1000m
Sous tension/surtension d'alimentation d'entrée Hauteur de déclassement >1000m, pour chaque augmentation de 100m d'altitude, le courant de sortie nominal se réduit de 1%(3000m maximum)
Sous-tension/surtension de bus c.c. Humidité ambiante 5~95%, pas de condensation
Surchauffe IGBT Vibrations 3.5m/S2, 2~9HZ; 10m/s2, 9~120HZ
Surchauffe de radiateur Température de stockage -40~+70%
Panne de courant Degré de protection IP20
Sortie de puissance anormale +10v
Perte de signal d'entrée analogique (perte de valeur de référence de vitesse)
Communication anormale
Autres Type de refroidissement Refroidissement d'air force
Méthode d'installation Dans une armoire
Certificat CE
Entrée nominale Modèle d'entraînement Courant de sortie nominal (A) Moteur applicable (kw) Surcharge 120%1min(A)
200~240V AS500 2T01P5 6 1.5 9
AS500 2T02P2 9 2.2 14
AS500 2T03P7 14 3.7 22
380~460V AS500 4T02P2 6 2.2 9
AS500 4T0003 7 3 11
AS500 4T0004 9 4 14
AS500 4T05P5 13 5.5 20
AS500 4T07P5 18 7.5 27
AS500 4T0011 27 11 40
AS500 4T0015 34 15 51
AS160 4T18P5 41 18.5 62
AS160 4T0022 48 22 72
AS160 4T0030 65 30 98
AS160 4T0037 80 37 120
AS160 4T0045 97 45 146
AS160 4T0055 128 55 192
AS160 4T0075 165 75 248
AS160 4T0090 195 90 292
AS160 4T0110 240 110 360
AS160 4T0132 270 132 405
AS160 4T0160 302 160 453
AS160 4T0185 352 185 528
AS160 4T0200 390 200 585
AS160 4T0220 426 220 639
AS160 4T0280 520 280 780
AS160 4T0315 585 315 877
AS160 4T0335 650 355 975
AS160 4T0400 740 400 1110

Note: En tant qu'onduleur vectoriel pour moteur AC 4 pôles (1500r/min) avec une classe de puissance et de tension plus élevée, veuillez contacter STEP Corporation. Vérifier la plaque du moteur pour s'assurer que l'onduleur vectorielle soit compatible avec le moteur.
