TürkiyeConvertisseur pour monte charge
Ce produit a été abandonné et retiré de nos rayons

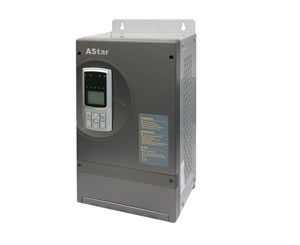

Le convertisseur pour monte charge AS600 dispose d'une large gamme de puissance et de tension, il est capable de fonctionner à une tension d'entrée élevée jusqu'à 690V. Il est conçu avec diverses pièces d'entraînement intégrées en option pour assurer une installation facile et pratique. Il est programmable pour adapter les demandes d'applications variées des clients. De plus, nous pouvons personnaliser le convertisseur pour monte charge selon toutes exigences spécifiques.
Le convertisseur pour monte charge est utilisé pour contrôler des moteurs asynchrones et moteurs à fréquences variables. Il est idéal pour le contrôle de fonction de levage, le déplacement ou la rotation d'équipement de levage industriel tel que portique, grue portique à conteneurs, grue de manutention, et plus. Il dispose d'applications dans la conception de papier, métallurgie, mine, ciment, produit chimique, pétrole ou gaz naturel.
Grâce à l'adoption d'un contrôle vectoriel sans capteur de vitesse d'avancée internationale, de contrôle vectoriel de boucle fermée et de contrôle de couple. Le convertisseur pour monte charge offre des performances de contrôle supérieur avec un variateur à fréquence de haute gamme sur les marchés internationaux. De plus, le convertisseur pour monte charge est fournit avec une fiabilité améliorée et est respectueux de l'environnement pour adapter les demandes de marchés.
La conception de courant nominal fournit au convertisseur pour monte charge avec une capacité élevée de surcharge, le rendant idéal pour utilisation dans des applications industrielles. Cependant, le convertisseur pour monte charge dispose de performances supérieures et d'avantages multiples. En effet, il offre une vitesse dynamique et statique précise, un contrôle de couple et un couple de démarrage moteur élevée et supporte une connexion de long câble.
Afin d'assurer la sécurité, le convertisseur pour monte charge est conçu avec diverses fonctions de protection incluant protection terminale, alerte de surchauffe, protection de toute la machine, etc. De plus, il est disponible avec une fonction d'auto détection lorsqu'il est sous tension. Il dispose d'une large conception de tension, d'une structure compacte et d'un conduit d'air indépendant. Il est étanche à l'eau, anti poussière, et résistant à l'impact, ce qui assure des performances fiables et une longue durée de vie.
Sous différents modes de contrôle, notre convertisseur pour monte charge permet aux moteurs électriques de disposer d'un couple de démarrage, une gamme de vitesses et une précision de stabilisation de vitesse différents, etc. Voici une liste plus détaillée:
1. Mode de contrôle à variation de fréquence
Couple de démarrage: 0.50Hz, 180% couple nominal (Gamme de régulation de vitesse: 1:100; Précision de stabilisation de vitesse: ±0.5%)
2. Mode de contrôle vectoriel à boucle ouverte
Couple de démarrage: 0.20Hz, 180% couple nominal (Gamme de régulation de vitesse: 1:200; Précision de stabilisation de vitesse: ±0.2%)
3. Mode de contrôle vectoriel à boucle fermée
Couple de démarrage: 0.00Hz, 200% couple nominal (Gamme de régulation de vitesse: 1:1000; Précision de stabilisation de vitesse: ±0.02%)
4. Mode de contrôle de couple
Le convertisseur pour monte charge supporte une commande en ligne entre le mode de contrôle de couple. La précision de couple est de ±5%, le temps de réponse est inférieur à 10ms.
Spécifications techniques du Convertisseur pour monte charge
| Puissance d'entrée | Puissance d'entrée | 380V-460V (-15% - +10%), triphasé |
| Fréquence d'entrée | 45-65Hz | |
| Gamme de changement de tension permis | Tension déséquilibrée <3% | |
| Baisse de tension | Une protection de sous-tension est disponible en 15ms, quand il est triphasé, alimentation électrique AC380V-460V, et tension d'entrée inférieure à AC 300V | |
| Puissance de sortie | Tension de sortie de moteur | 0VAC-100% tension d'entrée, triphasé |
| Fréquence de sortie | Contrôle V/F: 0.00 – 300.00Hz Contrôle vectoriel: 0.00 – 120.00Hz | |
| Niveau de surcharge | Recharge (40℃): 150%, 1min; 200%, 3s | |
| Efficience (charge complète) | 7.5kw ou inférieur ≥ 93%; 45kw ou inférieur ≥ 95%; 55kw ou supérieur ≥ 98% | |
| Précision de fréquence de sortie | +-0.01% (commande numérique, -10-+45C) +-0.1% (commande simultanée, 25±10C) | |
| Entrée/sortie numérique | Entrée photo coupleur | 8 canaux, 24V peut être configuré. La fonction d'entrée peut être définie par l'utilisateur |
| Sortie de collecteur ouvert | 2 canaux. La fonction de sortie peut être définie par l'utilisateur | |
| Sortie de relai | 4 canaux. Contacts normaux ouverts et fermés Capacité de contact: 5A 250VAC ou 5A 30VDC; Fonction de sortie peut être définie. | |
| Entrée/sortie analogique | Entrée de tension analogique | 2 canaux, -10-+10VDC ou 0-+10VDC précision 0.1% |
| Entrée de courant analogique | 1 canal, 0-20mA, précision 0.1% | |
| Sortie de tension analogique | 2- canaux, -10-+10VDC, précision 0.1% | |
| Tension de potentiomètre | Régler la vitesse pour le potentiomètre +10VDC puissance (maximum 25mA) | |
| Entrée d'encodeur | Puissance de carte PG | 5V, 12V, 300mA |
| Signal de carte PG | Hors tension, différentiel, SIN/COS, en bout | |
| Sortie de diviseur de fréquence de carte PG | OA, OB, paramètres de diviseur 1- 128 |
| Caractéristiques de contrôle | Fréquence d'onde de transporteur | 2-16k (Hz); selon les caractéristiques de charge, la fréquence d'onde du transporteur peut être ajustée |
| Résolution de fréquence de présélection | 0.01Hz (commande numérique) +- 0.06Hz/120Hz (commande analogique 11bit + non signé) | |
| Méthode donnée de commande de contrôle | Donné par panneau de contrôle, contrôle terminal et contrôle de communication | |
| Méthodes de réglage de fréquences | Panneau de contrôle, communication numérique/analogique, et plus. | |
| Sur-couple | Sur-couple automatique, sur-couple manuel | |
| Courbe V/F | Courbe V/F définie par l'utilisateur, courbe V/F linéaire, et 5 types de courbes de diminution de couple | |
| Régulation de tension automatique (AVR) | Le facteur de marche du signal de modulation d'impulsions en durée de sortie est ajusté automatiquement selon la fluctuation de la tension de source, pour réduire la fluctuation de tension de sortie causée par une tension d'alimentation électrique non stable. | |
| Disposition lors d'une coupure de courant instantanée | Au moment de la coupure de courant, le contrôle de tension de source est disponible pour réaliser des opérations sans interruptions | |
| Capacité de freinage direct | Courant de freinage: 0.0 – 150.0% courant nominal | |
| Spécifications | Fonction de copie de paramètres | Le panneau d'opérations standard réalise une mise en ligne et un téléchargement de paramètres et affiche la barre de progression. L'utilisateur peut sélectionner une fonction interdite pour éviter aux paramètres de se superposer. |
| Traitement PID | Pour contrôle de boucle fermée de variable de procédé | |
| Contrôle de couple | Le changement entre contrôle de couple et contrôle de vitesse peut être effectué grâce aux terminaux, diverses méthodes données de couple divers | |
| Fonctions de contrôle de position et sans servo | Le convertisseur pour monte charge est capable d'effectuer précisément un verrouillage de position à vitesse nulle. | |
| Bus c.c. commun | Différentes séries d'convertisseur pour monte charge peuvent partager une source | |
| Auto test de puissance | Le convertisseur pour monte charge est capable de réaliser une détection de mise sous tension des circuits internes et externes incluant la terre du moteur, sortie d'alimentation électrique anormale +10v, entrée analogique anormale et déconnexion. | |
| Protection moteur | Protection de verrouillage de rotor | |
| Protection de surchauffe de moteur | ||
| Protection de limitation de vitesse | ||
| Protection de limitation de couple | ||
| Protection d'convertisseur pour monte charge | Limitation de courant de sortie | |
| Limitation de couple | ||
| Surcharge | ||
| Surcharge IGBT | ||
| Sous tension/surtension d'alimentation d'entrée | ||
| Sous-tension/surtension bus c.c. | ||
| Surchauffe IGBT | ||
| Surchauffe de radiateur | ||
| Panne de courant | ||
| Sortie de puissance anormale +10v | ||
| Perte de signal d'entrée analogique (perte de valeur de référence de vitesse) | ||
| Défaillance de communication | ||
| Problème de connexion d'encodeur | ||
| Problème d'auto réglage |
| Conditions environnementales | Emplacements de travail | Installer le convertisseur pour monte charge verticalement dans une armoire électrique bien ventilée. Une installation horizontale ou d'autres ne sont pas permises. Le moyen de refroidissement est l'air. Installer le convertisseur pour monte charge dans un environnement sans expositions aux rayons du soleil directs, poussière, gaz inflammable, huile, vapeurs et environnement avec de l'eau. |
| Température | -10 - +40C | |
| Température de déclassement | >40℃, pour chaque augmentation de 1℃, le courant de sortie nominal se réduit de 1%, 50℃ maximum | |
| Altitude | 1000m | |
| Hauteur de déclassement | >1000m, pour chaque augmentation de 100m en altitude, le courant de sortie nominal est réduit de 1%(3000m maximum) | |
| Température | 5 – 95%, (pas de condensation) | |
| Vibration | 3.5m /s2, 2-9Hz; 10m/s2, 9-120Hz | |
| Température de stockage | -40 - +70C | |
| Verre de protection | IP00, IP20 | |
| Autres | Système de refroidissement | Refroidissement d'air force |
| Certificat | CE |
Liste de modèle du Convertisseur pour monte charge
| Entrée nominale | Dimensions | Modèle de convertisseur pour monte charge | Courant de sortie nominal | Moteur adapté | Surcharge 150% 1min |
| 200-240V | 1 | AS600 2T01P1 | 6 | 1.5 | 9 |
| AS600 2T02P2 | 9 | 2.2 | 14 | ||
| 380V – 460V | AS600 2T03P7 | 14 | 3.7 | 22 | |
| AS600 4T02P2 | 6 | 2.2 | 9 | ||
| AS600 4T03P7 | 9 | 3.7 | 14 | ||
| AS600 4T07P5 | 13 | 5.5 | 20 | ||
| 2 | AS600 4T05P5 | 18 | 7.5 | 27 | |
| AS600 4T0011 | 27 | 11 | 40 | ||
| 3 | AS600 4T0015 | 34 | 15 | 51 | |
| AS600 4T18P5 | 41 | 18.5 | 62 | ||
| AS600 4T0022 | 48 | 22 | 72 | ||
| 4 | AS600 4T0030 | 65 | 30 | 98 | |
| AS600 4T0037 | 80 | 37 | 120 | ||
| 5 | AS600 4T0045 | 97 | 45 | 146 | |
| AS600 4T0055 | 128 | 55 | 192 | ||
| 6 | AS600 4T0075 | 165 | 75 | 248 | |
| AS600 4T0090 | 195 | 90 | 292 | ||
| AS600 4T0110 | 240 | 110 | 360 | ||
| 7 | AS600 4T0132 | 270 | 132 | 405 | |
| AS600 4T0160 | 302 | 160 | 453 | ||
| AS600 4T0185 | 370 | 185 | 550 |
Note: En tant qu'convertisseur pour monte charge pour moteur AC 4 pôles (1500r/min) avec une classe de puissance et de tension plus élevée, veuillez contacter STEP Corporation. Vérifier la plaque du moteur pour s'assurer que l'onduleur vectorielle soit compatible avec le moteur.
STEP est un producteur expérimenté d'convertisseur pour monte charge basé en Chine. Notre large gamme de produits inclut système de contrôle de groupe d'ascenseurs, onduleur pour ventilateur, onduleur pour pompe à eau, armoire de contrôle d'ascenseur intégrée série à variation de fréquence et plus.
