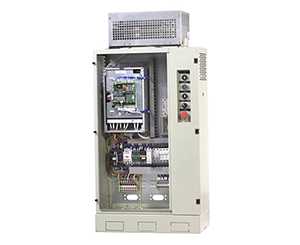

Armoire de contrôle à variation de fréquence en série intégrée

Avantages
1. Equipée avec un contrôleur AS380 iAstar mis à jour et adoptant une communication série CAN BUS, notre armoire de contrôle à variation de fréquence en série intégrée sans salle de machine est plus facile à ajuster.
2. Ce système de contrôle d'ascenseur dispose de fonctions humanisées telles qu'un contrôle duplex, un contrôle de groupe, une assistance à distance et un situation d'urgence, permettant des opérations en toute sécurité.
3. Grâce à la configuration du nouveau système avec un panneau de haute de cabine et un panneau de fonction de cabine, le nombre d'âmes du câble de cette armoire de commande pour ascenseur est grandement réduit.
4. Une meilleure stabilité et une meilleure sensation de déplacement de l'ascenseur grâce à l'excellente armoire de contrôle à variation de fréquence en série intégrée.

Paramètres techniques de l'Armoire de contrôle à variation de fréquence en série intégrée
Alimentation électrique: AC380V~460V, 50/60Hz, triphasé
Alimentation électrique: 5.5kW~22kW
Vitesse nominale: ≤ 2.5m/s
Contrôleur principal de l'Armoire de contrôle: Armoire de contrôle à variation de fréquence en série intégrée iAstar-AS380 STEP
Standard de sécurité: GB7588/EN-81
Méthode de palier: Palier direct
Précision de palier: ≤±3mm
Température d'environnement: -10℃~ 45℃
Couleur d'armoire: Gris foncé ou personnalisé
Dimensions d'armoire de contrôle standard (mm): 1000×580×300
Dimensions de boîte de résistance: 420×255×117 ~ 420×255×255
Méthode d'installation: type étage

Description d'interface
Interface électrique: contact à sertir 16mm2
Moteur adapté: Moteur asynchrone AC/Moteur synchrone PM
Encodeur: Collecteur ouvert, poussée-traction, différentiel
Interface d'encodeur: Prise standard DB15 pour moteur synchrone; terminal pour moteur asynchrone
Freinage: DC110V/DC220V/AC220V; Courant nominal ≤6A; Interface: Contact à sertir 2.5mm2
Moteur de porte: Opérateur AC220V VVVF
Commandes de salle de machine: Gouverneur, protection contre la vitesse excessive vers le haut (pour le moteur asynchrone), roue manuelle, moteur latéral EM-arrêt et commandes de fonctionnement d'alimentation d'urgence
Commandes sur la colonne: Interrupteur de limite de terminal, interrupteur d'amortisseur, commande de freinage de câble, commande d'arrêt d'urgence d'espacement et commande de décélération (excepté la commande de limite)
Commandes sur le haut de la cabine: Commande d'arrêt d'urgence de la cabine, commande d'arrêt d'urgence du haut de la cabine, vitesse de sécurité, capteur de palier, surcharge, charge légère, commande de charge complète (partie inférieure de la cabine sans type d'alimentation électrique), commande de rideau lumineux, commande de bord de sécurité et commande de gong d'arrivée (type électronique)
Alimentation électrique de la lampe: AC220V pour le haut de la cabine et l'espacement, AC36V pour le haut de la cabine
Système d'interphone de l'Armoire de contrôle à variation de fréquence en série intégrée: Five-party (type 4 lignes)
Prise de câble: Marque AMP
Appareil de secours: Appareil de secours automatique (ARD); appareil de libération de freinage électrique: Les contacts à sertir sont de dimensions 16mm2 et 2.5mm2.
Câble mobile: câble plat 29 âmes --TVVBP29/24×0.75+2×2P×0.75+1×2.0 (système de fonction standard)
Câble de communication: câble rond 4 âmes -- RVVP4/2×2×0.75
Câble de verrouillage de porte: câble rond 3 âmes - RVV3/2×0.75+1×2.0
Câble de commande de la colonne: câble rond 19-âmes --RVV19/18×0.75+1×2.0 (système de fonction standard)

Noms relatifs: Système de contrôle d'ascenseur, Armoire de commande pour ascenseur, Armoire de contrôle
