Description technique de l'Armoire de contrôle à variation de fréquence parallèle
Alimentation électrique: AC380V~460V, 50/60Hz, triphasé
Alimentation électrique: 5.5kW~22kW
Vitesse nominale: 1.75m/s
Contrôleur principal: AS360
Standard de sécurité de l'Armoire de contrôle à variation de fréquence parallèle:GB7588/EN-81
Méthode de palier: Palier direct
Précision de palier: ≤±3mm
Température d'environnement: -10℃~ 45℃
Couleur d'armoire: Gris foncé ou personnalisé
Dimensions d'armoire de contrôle standard (mm): 1100×650×330
Dimensions de boîte de résistance: 440×255×105~440×255×243

Interface de l'Armoire de contrôle à variation de fréquence parallèle
Interface électrique: contact à sertir 16mm2
Moteur adapté: Moteur asynchrone AC/Moteur synchrone PM
Encodeur: Collecteur ouvert, poussée-traction, différentiel
Interface d'encodeur: Prise standard DB15 pour moteur synchrone; terminal pour moteur asynchrone
Freinage: DC110V/DC220V/AC220V; Courant nominal ≤6A; Interface: 2.5mm2 contact à sertir
Moteur de porte: Opérateur VVVF AC220V
Commandes de salle de machine: Gouverneur, protection contre l'excès de vitesse vers le haut (pour moteur asynchrone), roue manuelle, moteur latéral EM-arrêt et commandes de fonctionnement d'alimentation d'urgence
Commandes sur la colonne: Interrupteur de limite de terminal, interrupteur d'amortisseur, commande de freinage de câble, commande d'arrêt d'urgence d'espacement et commande de décélération (excepté la commande de limite)
Commandes sur le haut de la cabine: Commande d'arrêt d'urgence de la cabine, commande d'arrêt d'urgence du haut de la cabine, vitesse de sécurité, capteur de palier, surcharge, charge légère, commande de charge complète (partie inférieure de la cabine sans type d'alimentation électrique), commande de rideau lumineux, commande de bord de sécurité et commande de gong d'arrivée (type électronique)
Alimentation électrique de la lampe: AC220V pour le haut de la cabine et l'espacement
Système d'interphone: Five-party (type 4 lignes)
Prise de câble de l'Équipement de contrôle à variation de fréquence parallèle pour ascenseur: Type terminal
Câble mobile: câble plat 53 âmes--TVVB53/52×0.75+1×2.0, 1câble 2 âmes--TVVB12/12×0.75
Câble d'affichage: câble rond 12 âmes--RVV12/11×0.75+1×2.0
Câble de communication: câble 2 âmes--RVV2/2×0.75 (chaque étage)
Câble de verrouillage de porte: câble rond 3 âmes--RVV3/2×0.75+1×2.0
Câble de commande de la colonne: câble rond 19 âmes--RVV19/18×0.75+1×2.0

Noms relatifs: Armoire de commande, Boîtier de contrôle pour ascenseur, Armoire de contrôle d'ascenseur

• 1.

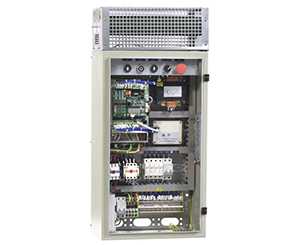

  2. Armoire de contrôle intégrée pour ascenseur domestique
